Onderzoek naar methodes om verbindingen te maken in HDPE.



Testjes omtrent handvaten te creëren.

Volgende foto's zijn van enkele spuugmaquettes die we hebben gemaakt. Dit om voeling te krijgen met de geschikte vorm die we naderhand zullen toewijzen aan onze serveerhulp. Het zit men in de kleine details, zoals een iets hoger wand, de wijze van variëren in wandhoogte, de plaats waar men de serveerhulp vastneemt, etc...

Er werd een proefmodel gemaakt aan de hand van het vacuümeren. Hierbij vormde de nodige hoogte voor het model enkele problemen. Het uiteindelijke model is wel bruikbaar maar is zeer moeilijk proper af te werken.

De opstaande randen zijn immers op bepaalde plaatsen zeer dun waardoor deze zeer scherpe randen hebben. Daarnaast is het model ook niet voldoende stevig. Dit is dan ook de reden waarom er verder gedacht werd naar andere productiemethodes.

Het nieuwe concept wordt hier onder verduidelijkt.

Het voordeel van dit concept is dat het relatief eenvoudig te produceren is en dat de toekomstige gebruikers dit ook zelf zou kunnen maken. Daarnaast zijn er ook meerdere mogelijkheden om de vorm in de plateau op te spannen.

Er kan ook een variatie in hoogte van de vorm gemaakt worden waardoor er aan de kant van de gebruiker een hogere wand gecreeerd kan worden.

Onderzoeken van de productiemogelijkheden

Voor het gekozen concept werden vervolgens enkele mogelijke mannieren van productie uitgedacht.

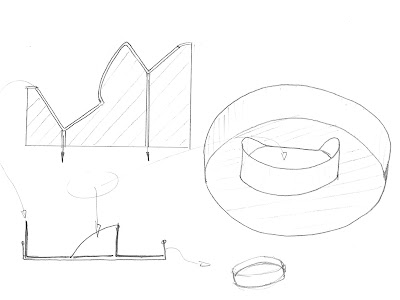

Vereenvoudigde manier van vacumeren waardoor het geheel uit 1 stuk gemaakt zou kunnen worden.


Ook de het maken van een handvat aan de inlegvorm blijft een mogelijkheid.



Het simpelweg vacumeren van de eerder uitgedachte vorm heet echter het probleem dat de wanden niet perfect recht kunnen zijn door de nood aan een lossingshoek bij het vacumeren. Ook de middelste wand zou veel te dik worden.

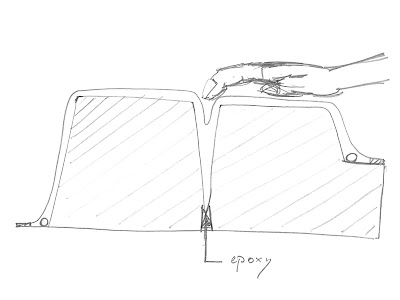

Bij het maken van een epoxy of polyesteren opdienplateau uit 1 deel zouden we het zelfde probleem hebben namelijk de nood aan een lossingshoek.

Deze laatste plateau is gelijkaardig aan de vorige maar heeft ook een wand achteraan. Deze wand stoort immers niet bij het presenteren van de glazen bij het opdienen en voorkomt ook dat de gebruiker zelf nat wordt. Dit concept is als beste bevonden door Dirk Deweert er is dan ook gekozen om verder te werken op dit concept. Zo zullen de mogelijkheden nog bekeken worden om dit concept te combineren met handvaten aan de onderkant en/of zijkant.

Onderstaande maquette maakt het de gebruiker mogelijk een beperkt aantal glazen gemakkelijk in het midden van de plateau bij elkaar te zetten. Deze oplossing ondersteunt de glazen duidelijk beter en maakt het eenvoudiger het gewicht juist te verdelen over de plateau.

Er werd ook een testopstelling gemaakt waarbij de plateau voorzien is van een handvat onderaan de plateau. Dit handvat bied zeker een meerwaarde wanneer de plateau met 1 hand gedragen word. Door het handvat glijdt de plateau immers minder snel van de hand. Maar aangezien de plateau meestal met een tweede hand vastgehouden wordt is dit handvat voor onze doelgroep geen noodzaak maar wel een mogelijke meerwaarde.

Ook enkele verschillende vormen waarin een metaaldraad geplooid kan worden om glazen tegen te houden werden getest. Vergeleken met een wand die de glazen kan tegenhouden waren deze oplossingen echter niet even goed.

Varianten op geschikte modellen.

Na een gesprek met Dirk Deweer, begeleider van anders valide jongeren, zijn we tot enkele besluiten gekomen. We hebben enkele prototypes laten zien en testen door een proefpersoon.
Na heel wat intressante feedback konden we verder ons bestaande modellen uitwerken.
Enkele kritieke voorwaarden zijn:

• altijd vasthouden met twee handen
• alle verschillende soorten glazen moéten op 1 serveerblad kunnen
• zeer makkelijk in bediening (dus afnemen en opzetten moet dus zeer vloeiend kunnen)
• overal inzetbaar
• zeker neit stigmatiserend en het moet gezien kunnen worden!

Men zou het serveerblad kunnen volledig gaan opbouwen van a tot z. Zo hebben we alle vormvrijheid in de mate van het productiemogelijke natuurlijk. Dit kan zeer ergonomisch een zeer groot voordeel zijn.

Maar men zou ook een standaard serveerblad kunnen gebruiken waar wij een 'inleg' dienblad voor maken (zie tekeningen). Dit zou zeer efficiënt zijn en natuurlijk heel discreet. Hier onstaat het gevaar dat we een ontwerp zullen afleveren die niet 100% gericht is op onze gebruiker. Maar naar 'de klant' van onze gebruiker, bv. gasten uit de oude melkerij.

Bij deze opdracht is het vooral belangrijk om onze gebruiker tevreden te stellen en iets af te leveren die zeer gebruiksvriendelijk is.

Hogere rand om tegen het lichaam te houden om zichzelf te beschermen tegen omvallende glazen.

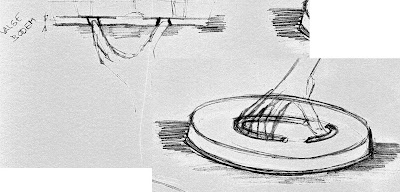

Uitsparingen maken om een betere grip te hebben op het dienblad. Eventueel valse bodem inwerken waardoor met otch op het volledige vlak van het dienblad glazen kan neerzetten.

Inleg dienblad.

Handvaten met groot contactoppervlak die de druk op de handpalmen verlaagt.

De tweede reeks testmaquetes

Standaard gaten waar verschillende soorten glazen kunnen ingezet worden (behalve glazen voor stekere bieren).

Deze gaten voorkomen duidelijk het verschuiven van de glazen en het tegen elkaar botsen van de glazen.

Ook de wijnglazen hun voetjes kunnen onder de rand glijden waardoor ook de wijnglazen ondersteund worden.

Gaten waarbij de centrale as niet loodrecht staat.

Ondanks dat de glazen licht schuin staan van nature lopen de glazen niet snel over wanneer deze glazen normaal gevuld zijn en als de plateau schuin gehouden wordt.

Bij het maken van diepere gaten kunnen de wijnglazen ook goed geblokkeerd worden en kunnen ze mooi gepresenteerd worden.
